Pieter Bauwens, Paula Veske en Tom Sterken, respectievelijk postdoc-onderzoeker, doctoraatsstudenteen R&Dengineer bij CMST, een imec-onderzoeksgroep aan UGent, vertellen over de sensoren en de integratie ervan in een wielerpak. Joke Schuermans, postdoc-onderzoeker bij kinesitherapie en revalidatiewetenschappen aan UGent, verduidelijkt de link tussen conditie, vermoeidheid en een foute houding op de fiets. En vooral: hoe een wielerpak met sensoren een wereld van verschil kan maken voor (amateur)wielrenners.
Het wielerpak is een mooi voorbeeld van slimme kledij, een opkomende nieuwe technologie waar we zeker nog meer zullen van horen de komende jaren. Het Amerikaanse bedrijf SKIIN voorspelt alvast volgende trends in het slim-textiel landschap:
De 3 trends in slimme kledij
TREND 1. Atleten en fitnessfanaten op de eerste rij
De fitness-wearables (Fitbit, Apple Watch, Moov, ...) zullen meer en meer plaats moeten ruimen voor biometrische T-shirts, sportbh’s, loopschoenen en compressiemouwen. Dit omdat sporters steeds meer belang gaan hechten aan comfort, design en accuraatheid van de metingen. Een mooi product dat deze trend alvast bevestigt is de slimme yogabroek van Nadi X die via de smartphone feedback geeft over de correcte uitvoering van de houdingen. Let wel, dit soort producten geeft meestal enkel een aanduiding voor een beweging in een bepaalde richting, maar kwantificeert deze beweging niet.
TREND 2. Alles praat met alles
In lijn met het Internet Der Dingen zal ook slimme kledij communiceren met de dingen rond ons. Want kan het niet interessant zijn om op basis van je lichaamstemperatuur, hartslag, hersengolven of bewegingen dingen als de thermostaat, lampen, luidsprekers en huishoudtoestellen te laten reageren? Zo ontwikkelde Google een jas (op basis van het Jacquard-platform voor intelligent textiel) waarmee je je smartphone kan bedienen en naar muziek of inkomende berichten kan luisteren door onderaan de mouw te ‘tappen’. Textiel kan dus gebruikt worden als interface om een toestel te bedienen of kan (biometrische) data doorsturen naar een toestel dat op basis daarvan een actie uitvoert.
TREND 3. Op voorschrift van de dokter
Verwacht wordt dat het gebruik van slimme kledij en slim textiel de komende 5 jaar enorm zal toenemen in de gezondheidszorg, o.a. om patiënten thuis op te volgen. Enkele voorbeelden: slimme matrassen en -overtrekken om een gebrek aan beweging en een verhoogde kans op doorligwonden te detecteren; lichttherapiedekens voor pasgeborenen met geelzucht; babypakjes met ademhalingssensoren voor detectie van wiegendood); vesten om wateraccumulatie in de longen te detecteren; slimme verwarmings-verbanden voor blessures; kousen die het beenvolume in het oog houden bij oedeem-patiënten enz.
Hoe maak je elektronica rek- en wasbaar?
Imecs CMST-labo aan de UGent werkt al bijna 15 jaar aan technieken om elektronica rekbaar en wasbaar te maken. Ze zijn een wereldspeler op dit vlak. Tom Sterken: “De laatste 10 jaar is er in de chipindustrie veel vooruitgang geboekt op het kleiner en dunner maken van chips. Dit maakt het voor ons een stuk gemakkelijker om elektronische componenten (microprocessoren, sensoren, actuatoren) naadloos te integreren in textiel. Typisch werken we met rigide ‘eilandjes’ van elektronica die we verbinden met rekbare stroomgeleiders, ingebed in een beschermende folie. De stroomgeleiders hebben een unieke meandervorm waardoor de folie tot 2x zijn lengte kan uitgerekt worden zonder dat de stroomgeleiders breken. Ook voor het verbinden van de elektronische component met de uitrekbare stroomgeleider is heel wat knowhow nodig.”
Wat slim textiel kan betekenen voor wielrenners
Wielrennen zit al jaren in de lift als hobby, mede dankzij wedstrijden als de Tour De France en populaire wielrenners als Sagan of Bradley Wiggins. Het is ook een sport die op alle leeftijden kan gedaan worden. Typisch varieert de leeftijd van 40 tot zelfs 70 of 80 jaar. Joke Schuermans: “Vaak beginnen iets oudere mensen of mensen met een mindere conditie te fietsen. Het probleem is echter dat de fietshouding sowieso erg belastend is voor de rug omdat de onderrug een onnatuurlijke bolle vorm aanneemt en dit gedurende lange tijd. Zo ontstaan dan al snel chronische problemen. De cijfers liegen niet: tot 80% van de wielrenners krijgt ooit te kampen met onderrugproblemen. Het is dus een significant probleem.”
En daar waar professionele wielrenners goed begeleid worden en een fiets krijgen die op maat gemaakt is en waar de zithouding nauwkeurig geanalyseerd en gecorrigeerd wordt, is dat bij de recreatieve wielrenner niet het geval en moeten die – na ettelijke bezoeken aan de kinesist – vaak noodgedwongen stoppen met deze sport.

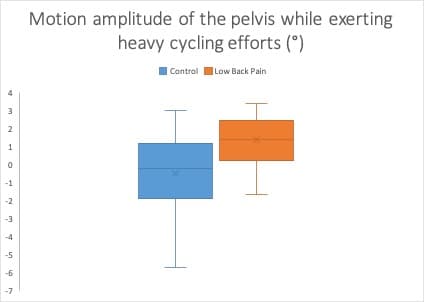

Joke Schuermans: “In het kader van het Nano4Sports-project onderzoek ik de relatie tussen bewegingscontrole, vermoeidheid en onderrugproblemen. Vaak zien we dat wanneer een renner vermoeid raakt tijdens een fietsinspanning, hij/zij meer bewegingen gaat vertonen ter hoogte van rug/torso en bekken. Dit is een natuurlijk fenomeen dat verklaard wordt door het feit dat hij/zij op zoek gaat naar strategieën om eenzelfde pedaalkracht te kunnen blijven genereren ondanks het feit dat de quadriceps vermoeid zijn en dus minder kracht kan komen vanuit de bovenbeenspieren. Dit compenserend bewegingspatroon, samen met de veranderende houding van romp en bekken, houden echter een potentieel risico in op ‘repetitive strain injuries’. De romp en bekkenspieren hebben van nature uit een in hoofdzaak stabiliserende functie en geen kracht-producerende of ‘propellerende’ functie, hetgeen ook wil zeggen dat de onderliggende segmenten niet opgewassen zijn tegen de mechanische belasting die gepaard gaat met bovenvermelde vermoeidheid-gerelateerde compensatiebewegingen. Moest er een systeem bestaan waardoor de wielrenner tijdens de rit feedback kan krijgen over zijn houding en die dan kan corrigeren, zou dit de sport veel comfortabeler en aantrekkelijker maken.”
In de kinesistenpraktijk
Vandaag gebruikt de kinesiste voor haar onderzoek infrarood-reflectoren die op welbepaalde strategische plaatsen op het lichaam worden aangebracht. Een camera kan op die manier de bewegingen van het fietsende lichaam in kaart brengen en laten analyseren door specifieke software. Joke Schuermans: ‘Op deze manier deed ik – in het kader van Nano4Sport – metingen bij zo’n 90 vrijwilligers om meer inzicht te krijgen in onderrugproblemen bij wielrenners. Ik ben vooral geïnteresseerd in de link tussen vermoeidheid, conditie en een verkeerde houding op de fiets. Gaan mensen met een mindere conditie sneller een foute houding aannemen op de fiets? Gaan ook mensen met een betere conditie wanneer ze vermoeid zijn na een lange rit, een foute houding aannemen op de fiets? In het labo laat ik hen een inspanningsproef doen en meet ik – naast hartslag en wattage – ook het bewegingspatroon en als dusdanig de bewegingskwaliteit in functie van intensiteit en vermoeidheid. Uit de eerste onderzoeksresultaten is alvast gebleken dat renners die regelmatig klagen van lage rugpijn tijdens fietstrainingen, beduidend meer compensatiebewegingen ter hoogte van het bekken vertonen dan renners die volledig klachtenvrij zijn.
Dergelijke metingen kunnen natuurlijk enkel in een labo gebeuren en kunnen onmogelijk vertaald worden naar een standalone systeem dat de wielerfanaat eenvoudig kan aanwenden tijdens zijn/haar wekelijkse fietstrainingen.
Zeker, er zijn al consumentenproducten op de markt die beloven de fietshouding te meten. Zo is er het Duitse LEOMO dat een systeem van rond de 1.000 euro heeft maar dat vrij complexe feedback geeft. Joke Schuermans: “Eigenlijk moeten we streven naar een heel eenvoudig systeem – een slim wielerpak zou ideaal zijn – dat accurate metingen doet en dat communiceert met je smartphone of fietscomputer. De interface kan zo eenvoudig zijn als een rode en groene balk die van kleur verandert afhankelijk van hoe goed je fietshouding is. Op die manier wordt de sporter zich bewuster van zijn houding en kunnen chronische problemen vermeden worden.”

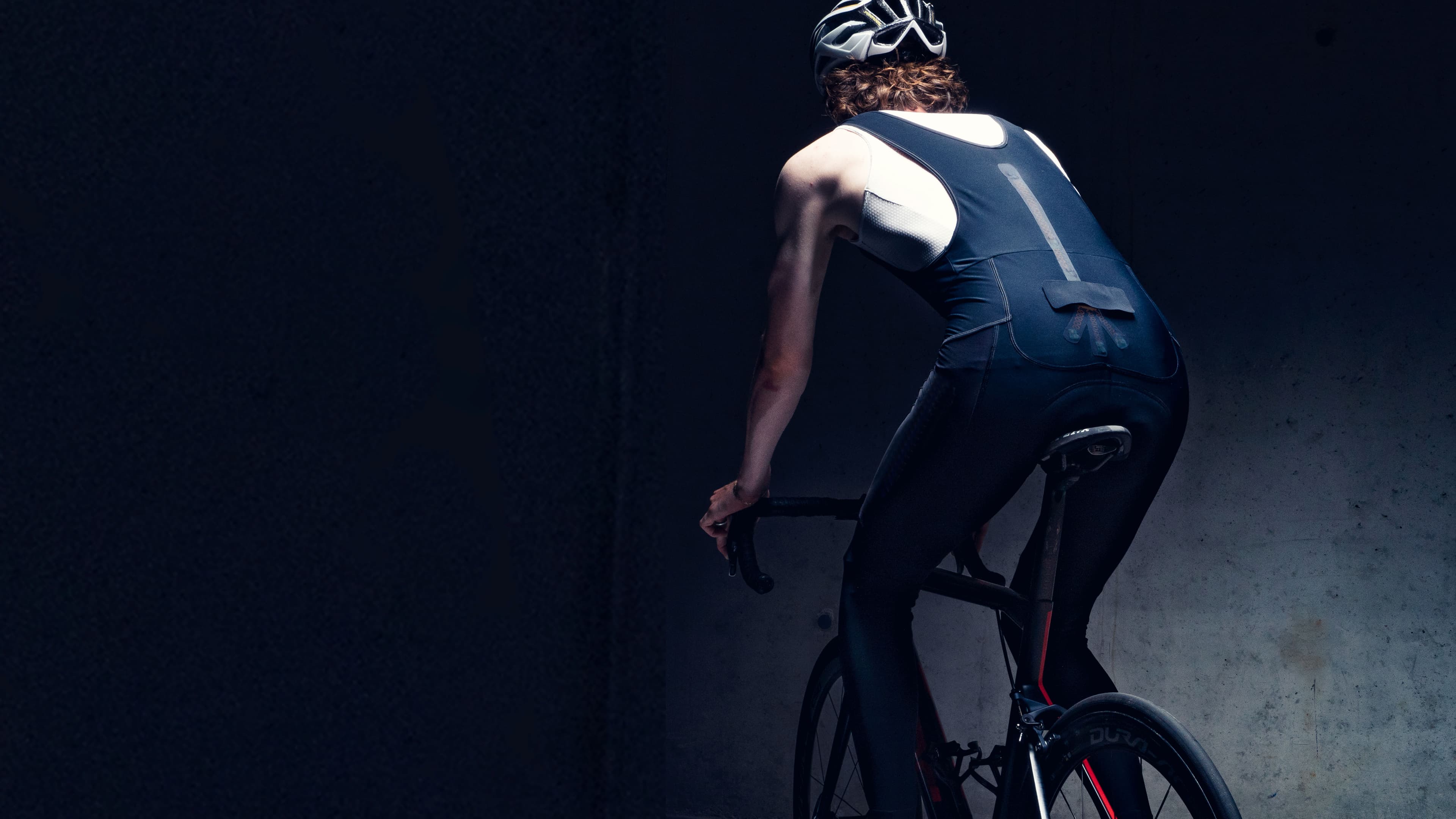

Een prototype van een slim wielerpak

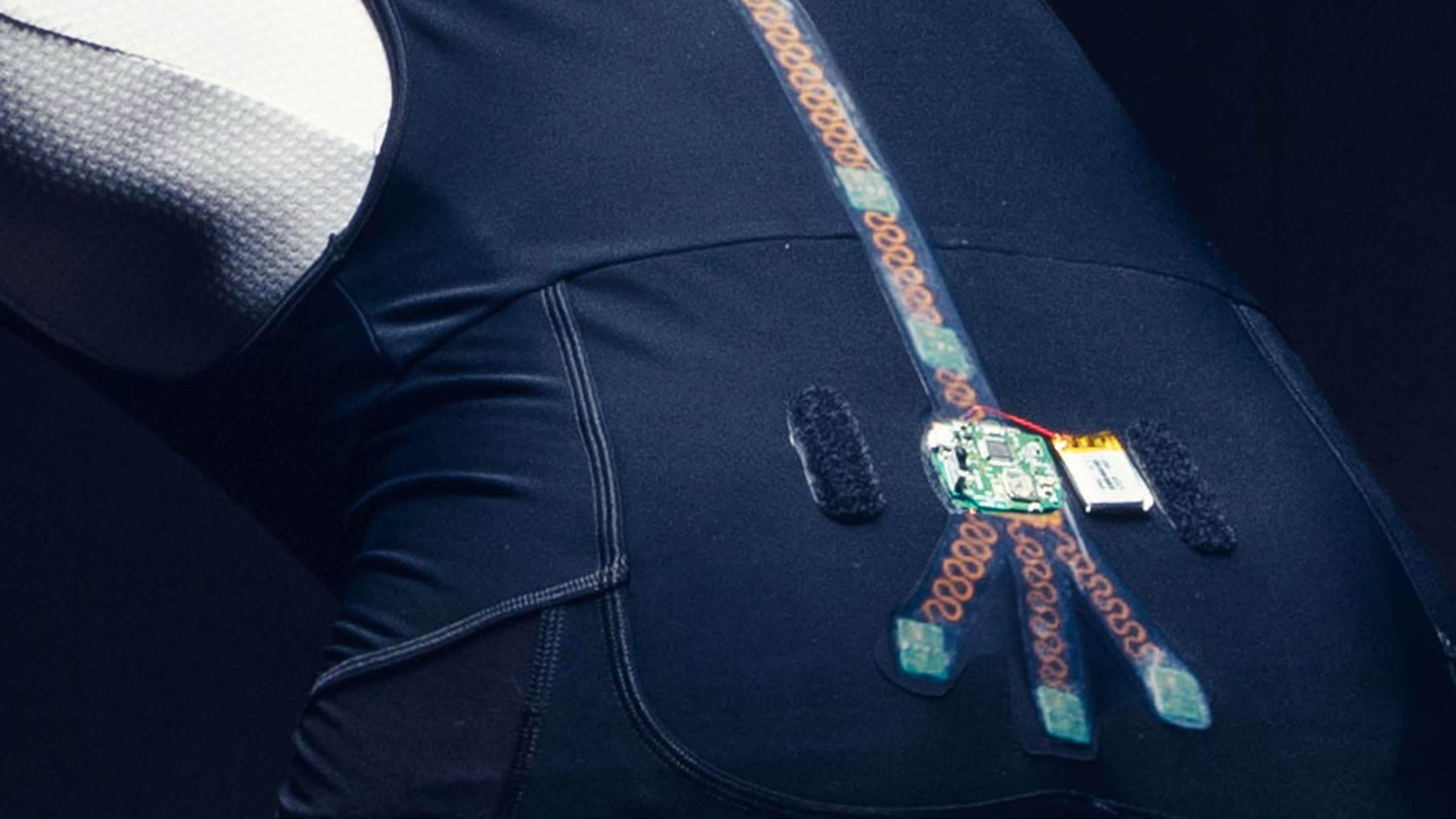

CMST, ook lid van het Nano4Sports-project, kreeg de opdracht om zo’n wielerpak te ontwikkelen. Pieter Bauwens: “We gebruikten off-the-shelf bewegingssensoren (Bosh, BNO055) die bewegingen meten in de X-, Y- en Z-richting. Ze werden gepositioneerd ter hoogte van de onderrugwervels L1, L3, L5 en S1, alsook 2 sensoren langs de zijkant om de beweging van het bekken te meten. De sensornode werd aangepast zodat er met zeker 8 andere nodes informatie kan uitgewisseld worden. Alle nodes werden verbonden met een centrale microprocessor met Bluetooth-functionaliteit die ervoor zorgt dat de informatie draadloos kan doorgestuurd worden naar een smartphone of een sporthorloge. Dit alles werd geconnecteerd met elkaar op basis van de flex-stretch technologie van CMST zoals hierboven beschreven.”
Paula Veske: “We gebruikten een 25µm-dikke laag van thermoplastic polyurethaan (TPU) om de elektronica te beschermen en te integreren in het wielerpak. Eerst werd een TPU-laag gelamineerd op het textiel met een warmtepers (170°C en 4bar gedurende 20sec). Hierdoor wordt het TPU zachter en zet het zich vast op het textiel. Daarna werd de elektronicamodule op de TPU-laag aangebracht. En tenslotte werd dit geheel bedekt met een TPU-gelamineerd stukje textiel waarna dit nog eens met de warmtepers behandeld werd. Omdat de batterij niet mee kon gelamineerd worden (omwille van de hoge procestemperaturen), werd nadien een centrale module met batterij op het geheel gesoldeerd. Als het systeem ooit op de markt zou komen, zal de centrale module met batterij waarschijnlijk voorzien worden als een inklikbaar doosje dat gemakkelijk van het slimme wielerpak kan op- en uitgeklikt worden, hetgeen ook belangrijk is voor het wassen en het opladen van de batterij.”
Natuurlijk gaat het hier nog maar om een prototype dat nu verder zal getest worden door de kinesiste om na te gaan of de metingen even betrouwbaar zijn als die met het standaardsysteem. CMST zal dan op zoek gaan naar bedrijven die dergelijk slim wielerpak op de markt willen brengen.
Ook voor op kantoor
Kinesiste Joke Schuermans is alvast enthousiast: “Draadloze sensoren zullen een enorme vooruitgang betekenen voor ons (bewegings)onderzoek. Vandaag kunnen we al draadloze sensoren gebruiken voor spierspanning (EMG) terwijl de sporter loopt op de loopband. Dergelijke metingen waren onmogelijk met bedrade sensoren. Met uitzondering van houdings- en bewegingsanalyse gekoppeld aan een dynamische bike-fit procedure, is bewegingsonderzoek in het kader van blessurepreventie praktisch onbestaande in de wielerwereld en valt er dus nog veel kennis op te doen om het sporten aangenamer en gezonder te maken. Een tape met draadloze bewegingssensoren die we op de rug kunnen kleven, zou al een grote stap voorwaarts zijn. Maar als de wielrenner hier buiten stapt, moet hij zich ook bewust blijven van zijn houding op de fiets, en dan is een slim wielerpak de perfecte oplossing.”
“En gelijkaardige technologie kan ook nuttig zijn in andere kledij: in een sporttenue voor het correct uitvoeren van buik- en rugspieroefeningen, of in alledaagse kledij om de houding tijdens onze lange zittende uren op kantoor in het oog te houden,” besluit Joke Schuermans.
Meer weten?
- In dit artikel beschrijven we slechts één van de toepassingen die worden uitgewerkt in het kader van nano4sports. Project Nano4Sports is gefinancierd binnen het Interreg V programma Vlaanderen-Nederland, het grensoverschrijdend samenwerkingsprogramma met financiële steun van het Europees Fonds voor Regionale Ontwikkeling. Meer info: www.grensregio.eu.
- Wil je dit prototype verder ontwikkelen, samen met onze onderzoekers? Laat het ons weten via dit contactformulier en we brengen je in contact met hen.
Paula Veske behaalde de graad van textieltechnolog aan de University of Applied Sciences in Tallinn, tegelijk liep ze stage in het hoofdkwartier van de adidas group in Duitsland. Ze behaalde de graad van master in de textielkunde in 2017 aan de University of technology in Tallinn. In opdracht van haar werkgever ontwikkelde ze onder meer een slimme beha die de hartslag opmeet, alsook naadloos geïntegreerde elektronisch textiel. In 2018 starte ze bij CMST aan een doctoraatsstudie over slimme textiel.
Tom Sterken studeerde af aan de Universiteit gent in 2001 als elektrotechnisch ingenieur waarna hij bij Imec in Leuven onderzoek deed naar miniatuur energie-opwekkers op basis van MEMS-technologie. In 2009 behaalde hij zijn doctoraat op dit onderwerp aan de K.U. Leuven. In 2010 vervoegde hij de onderzoeksgroep CMST aan de UGent, waar hij als R&D ingenieur werkte op ultra-dunne chip modules en rekbare elektronica.
Pieter Bauwens studeerde af aan Universiteit Gent in 2006 als elektrotechnisch ingenieur en begon zijn doctoraat aan dezelfde universiteit bij de onderzoeksgroep CMST, geaffilieerd labo van imec. Hij ontwierp chips voor slimme aansturing van passieve matrix displays. Na het behalen van zijn doctorstitel in 2010, focuste hij zich voornamelijk op Smart Power ICs en geïntegreerd systeem ontwerp.
Joke Schuermans studeerde af aan Universiteit Gent (Vakgroep Revalidatiewetenschappen, Faculteit Geneeskunde en Gezondheidswetenschappen) in 2012 als (sport)kinesitherapeute waarna ze haar academisch traject verderzette en in 2016 haar doctoraatstitel behaalde en hierbij een PhD rond het onderwerp van hamstring blessure risicodetectie en preventie bij voetbalspelers afleverde. Hierna (en tot op heden) bleef ze verbonden met UGent als postdoctoraal onderzoeker en ging ze meer focussen op determinanten van blessurerisico- en prestatieprofiel in het wegwielrennen. Naast haar academische bezigheden is ze werkzaam in de klinische praktijk (RevaMelle, Melle en CTRL-Health, Merelbeke) waar in hoofdzaak instaat voor stap- en loopanalyses, inspanningsproeven, trainingsbegeleiding en (sport)revalidatie. Ze voorziet tevens de krachttrainingen van de het eerste elftal van de KAA Gent Ladies.
